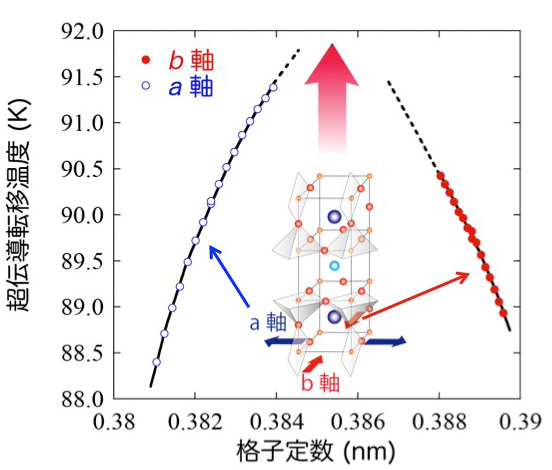

国立大学法人東北大学金属材料研究所 強磁場超伝導材料研究センター 淡路智准教授・鈴木匠博士（現 九州大助教）・渡辺和雄教授らのグループは、現在実用研究が精力的に行われている希土類系高温超伝導薄膜線材(REBa2Cu3Oy線材、REは希土類元素及びイットリウム)の２軸配向組織を、結晶軸を揃えた３軸配向組織とすることで、超伝導転移温度に対する各結晶軸変形の効果を、広い範囲で測定することに成功しました。その結果、ab面が、室温で0.385nm近傍の大きさを持つ正方格子の時に超伝導転移温度が最大となることを示すことができました。
　これらの結果は、複雑な高温超伝導の発現機構に迫る重要な結果として、6月11日付けのScientific Reportsに掲載されました。

詳細（プレスリリース本文）

問い合わせ先

東北大学金属材料研究所
淡路　智
TEL: 022-215-2151
E-mail: awaji*imr.tohoku.ac.jp（*を＠に置き換えてください）
