JST戦略的創造研究推進事業ERATO齊藤スピン量子整流プロジェクトにおいて、Zhiyong Qiu助教（東北大学金属材料研究所）と齊藤英治教授（東北大学材料科学高等研究所/金属材料研究所）らは、スピン流の流れやすさを制御するスピン流スイッチの原理を発見・実証しました。

スピントロニクス注１）は電子の電荷だけではなく、スピンをも利用した次世代の情報処理技術です。スピントロニクスを利用したデバイスは、高速かつ不揮発なメモリーや、超高密度なハードディスクとして身近になりつつあります。しかしながら、スピントロニクスにおいては、スピン流の流れやすさを制御するスピン流スイッチを実現する手段が確立されておらず、その動作原理の発見・実証が望まれていました。

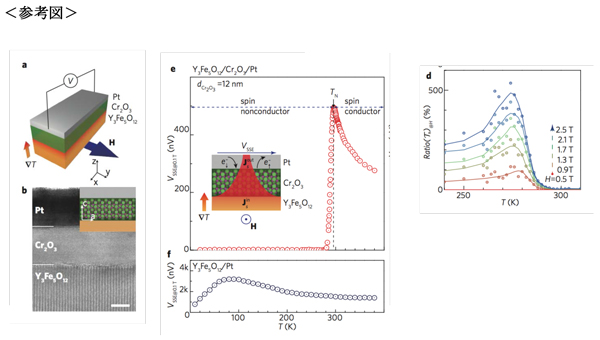

本研究では、反強磁性体注２）の相転移での振る舞いを利用して、スピン流スイッチが実現できることを実証しました。スピン流の具体的な素子には、磁性絶縁体であるイットリウム鉄ガーネット（YIG）とスピン流検出用の白金（Pt）の間に、反強磁性体である酸化クロム（Cr2O3）を挟んだ構造を用いました。YIGからPtに向けてスピン流を注入すると、Cr2O3でのスピン流の流れやすさに応じた起電力が、Ptに生じます。本研究では、この起電力測定を通じて、反強磁性相転移により、Cr2O3がスピン流に対する導体から絶縁体に変わることを見いだしました。さらに、この相転移の近くで磁場を加えることによって、この相転移前後のスピン流の流れやすさを500%もの大きさで変化させられることを示しました。齊藤教授らは、電流における類似の現象から、本現象を「巨大スピン磁気抵抗効果」と名付けました。

これは、外部磁場によってスピン流の流れやすさを制御できる、すなわちスピン流のスイッチを実現する原理を発見したことになります。本研究は、これまでスピントロニクスに欠けていたスピン流スイッチを見いだしたものとして、さまざまなスピントロニクスデバイスの展開に貢献するものと期待されます。

本研究成果は、2018年5月28日（英国時間16:00）に英国科学誌「Nature Materials（ネイチャー・マテリアルズ）」のオンライン版で公開されました。

＜用語解説＞

注１）　スピントロニクス
電子の磁気的性質であるスピンを利用して動作する全く新しい電子素子（トランジスタやダイオードなど）を研究開発する分野のこと。

注２）　反強磁性体
隣り合うスピンが、大きさは同じで逆向きに整列した磁性体。

詳細（プレスリリース本文）

問い合わせ先

＜研究に関すること＞
東北大学材料科学高等研究所（AIMR）/金属材料研究所 教授　齊藤英治
Tel：022-217-6238　Fax：022-217-6395
E-mail：eizi*ap.t.u-tokyo.ac.jp （*を@に置き換えてください）

＜報道に関すること＞
東北大学材料科学高等研究所（AIMR）広報・アウトリーチオフィス
Tel：022-217-6146
E-mail：aimr-outreach*grp.tohoku.ac.jp （*を@に置き換えてください）
