【発表のポイント】

• マンガンとガリウムから成る合金の薄膜において、薄膜の面に垂直な方向に磁化の向きが揃う（磁気異方性）メカニズムを明らかにしました。
• マンガン原子における電子軌道の形を、放射光を用いた磁気分光法（磁気円二色性、磁気線二色性）による元素別スペクトルの計測と理論計算から明らかにしました。
• マンガンガリウム合金は、鉄やコバルトとは異なり、四極子の形成が磁気異方性に重要であることを見出しました。この成果は、省電力で高記録密度な磁気デバイスの開発に繋がることが期待されます。

【概要】

東京大学大学院理学系研究科の岡林潤准教授、東北大学材料科学高等研究所（AIMR）・東北大学スピントロニクス学術連携研究教育センター（CSRN）・東北大学先端スピントロニクス研究開発センター（CSIS）の水上成美教授らは、マンガン（Mn）とガリウム（Ga）から成る合金の薄膜における膜に垂直方向に磁化が揃うメカニズムについて、放射光を用いたX線磁気分光（注１）の磁気円二色性（XMCD）、磁気線二色性（XMLD）と第一原理計算（注２）により明らかにしました。特に、マンガン原子内の電子軌道の形を明確にし、マンガン合金の場合は鉄やコバルトやニッケルなどの身近な磁性体とは異なる起源であることを実証しました。さらに、マンガン原子が隣接間にて反対向きに揃うため、これまで困難だった膜に垂直方向の磁化の検出について、放射光の直線偏光の向きと試料の測定配置を工夫することにより、これらの物質系においても磁気分光計測ができるようになりました。得られた結果は、新規磁性体の開発や磁性に関する基礎物理学の微視的な理解を進展させるのみでなく、スピンを操作して低消費電力にて動作するスピントロニクス素子の設計においても重要な役割を果たすことが期待されます。

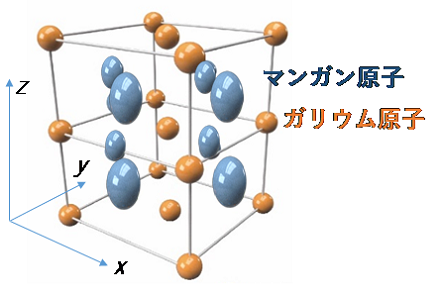

マンガンガリウム合金は、室温にて薄膜の面内方向（図１のxまたはy方向）より面直方向（図１のz方向）に磁化が極めて揃いやすい垂直磁気異方性を有します。その起源として、従来知られている軌道角運動量の効果よりも、電子軌道の異方性により面直方向に伸びた四極子（注３）が形成されることが本質的であることが判りました。これは、従来の磁化測定では計測できず、放射光を用いた元素別なX線磁気分光により初めて捉えることができます。茨城県つくば市にある高エネルギー加速器研究機構放射光実験施設（フォトンファクトリー）において、東京大学大学院理学系研究科スペクトル化学研究センターが所有するビームライン（BL-7A）等にて磁気分光測定を行うことにより、マンガンとガリウムの電子軌道の形状を明確にできました。実験結果は、第一原理に基づく理論計算とも一致し、四極子がつくる新しい磁性材料の創出に繋がることが期待されます。3d遷移金属（注4）において四極子が磁気異方性の起源となることがマンガン化合物ではじめて実証され、スピンと軌道と四極子の絡んだ物性論の進展と応用が期待できます。

本成果は、2020年6月16日（英国夏時間）に、英国科学雑誌「Scientific Reports」のオンライン版に掲載されます。なお、本研究は科研費基盤研究（S）、豊田理化学研究所特定課題研究、スピントロニクス学術連携研究ネットワークの助成を受けて実施されました。

【用語解説】

注１：X線磁気分光
放射光は光のエネルギーと偏光状態を変えた光を用いることができる特徴がある。この特徴を用いることで、左周りもしくは右周りにねじれた円偏光を試料に照射できる。また、光の強度方向が進行方向に対して縦横どちらかに揃った直線偏光を用いることもできる。これらにより元素の内殻から遷移する吸収スペクトルを測定する。左右円偏光による各元素の吸収強度の違いがX線磁気円二色性（XMCD：X-ray Magnetic Circular Dichroism）である。縦横方向の直線偏光を用いた場合はX線磁気線二色性（XMLD：X-ray Magnetic Linear Dichroism）である。これにより、元素別の磁気状態、電荷分布状態について知ることができる。

注２：第一原理計算
物質を構成する基本粒子である原子核と電子の運動、及びその間に働く相互作用のみを入力パラメータとして物質の性質を探る物理計算手法。実験とは独立して近似の範囲内では非常に高精度に、物質の物性を計算することができる。

注３：四極子
球状の電荷分布ではプラスとマイナスの電荷がセットとなってつりあっているが、楕円体状にゆがむことで、プラスとマイナスの電荷分布が変わりうる。その際には、2組のプラスマイナスの電荷、合計4つの電荷が葉巻型もしくは饅頭型にゆがむことで安定化したものを電気四極子という。一般に、任意の分布に対して、葉巻型か饅頭型かを表す指標として四極子が用いられる。物質中の電子軌道における電子に対しても同様な分布が起こりうる。

注４：3d遷移金属
周期表の4段目に位置し、原子番号21から30までの元素の総称である。外殻3d軌道に電子が部分的に埋まっており、マンガン、鉄、コバルト、ニッケルなどの磁性元素が含まれる。

詳細（プレスリリース本文）

問い合わせ先

東北大学材料科学高等研究所　広報戦略室
TEL：022-217-6146　
E-mail：aimr-outreach*grp.tohoku.ac.jp（*を@に置き換えてください）
