ポイント

• 最小直径3.8ナノメートルまでの極微細高性能磁気トンネル接合素子を開発
• 形状磁気異方性の利用により1桁ナノメートル台においても応用に求められる主要特性を達成
• 超大容量低消費電力メモリ・集積回路の実現に道筋、IoT技術の発展に貢献

概要

　東北大学電気通信研究所の大野英男教授（兼省エネルギー・スピントロニクス集積化システムセンター長、国際集積エレクトロニクス研究開発センター教授、スピントロニクス学術連携研究教育センター長、材料科学高等研究所主任研究者）、深見俊輔准教授、佐藤英夫准教授、陣内佛霖助教、渡部杏太博士後期課程学生（日本学術振興会特別研究員）は、超低消費電力高性能ワーキングメモリとしての実用化が期待されるSTT-MRAMの主要構成要素である磁気トンネル接合素子の新しい方式を提案し、世界最小となる一桁ナノメートルサイズでの動作実証に成功しました。

　磁石の向きを電気的に制御して情報を記憶する不揮発性磁気メモリ（STT-MRAM）は現在世界中で盛んに研究開発が行われており、2018年内には本格的量産化が始まる見通しとなっています。今後大容量化・高性能化を進めていく上では、その構成要素である磁気トンネル接合素子の微細化が不可欠です。ここで課題となるのが、情報の忘れにくさ（熱安定性）と書き換えやすさ（電流誘起磁化反転）の両立です。2010年に同グループは「界面磁気異方性」を利用する磁気トンネル接合を開発し、直径20ナノメートルまでの微細化技術を確立しましたが、さらに微細化を進めるにあたっては、上記の2つの要件を同時に満足する技術の開発が大きな課題となっていました。今回、同グループは「形状磁気異方性」を積極活用する新しい磁気トンネル接合素子を提案し、一桁ナノメートル台でも十分な熱安定性と電流誘起磁化反転を実現する素子の動作実証に成功しました。作製した素子の最小サイズは3.8ナノメートルで、これはこれまで行われてきた研究と比べて群を抜いて小さいサイズです。この技術は、極限まで微細化された将来の半導体集積回路にまで適用可能であり、今後技術開発を進めることで現行の約100倍となる100ギガビットクラス以上の大容量ワーキングメモリを実現できるものと期待されます。

　本研究成果は、2018年2月14日（英国時間）に英国科学誌「Nature Communications」のオンライン速報版で公開されました。

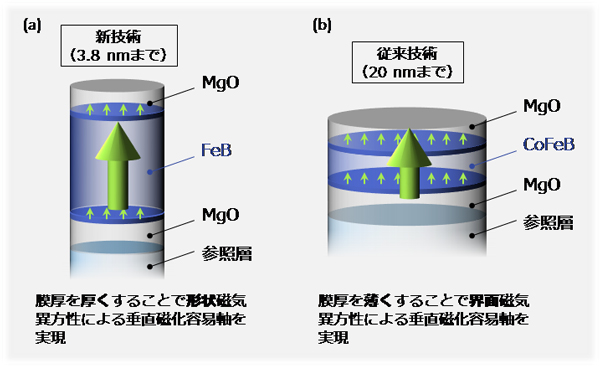

図： 本研究で提案した形状磁気異方性を利用した磁気トンネル接合(a)と、従来型の界面磁気異方性を利用した磁気トンネル接合(b)の模式図。形状磁気異方性を利用した磁気トンネル接合においては棒磁石を縦に立てたような構造をとる。
