【発表のポイント】

• スピン^(注1)が交互に配列した反強磁性体^(注2)のネオジム・ビスマス化合物（NdBi）における微小な磁気ドメイン^(注3)の中の電子状態（電子構造）^(注4)を、高輝度放射光^(注5)を用いて精密に測定することに成功しました。
• NdBi表面で発現する相対論的電子「ディラック電子^（注6)」の質量が、磁気ドメインのスピン配列方向によって有限になったり消失したりすることを実証しました。

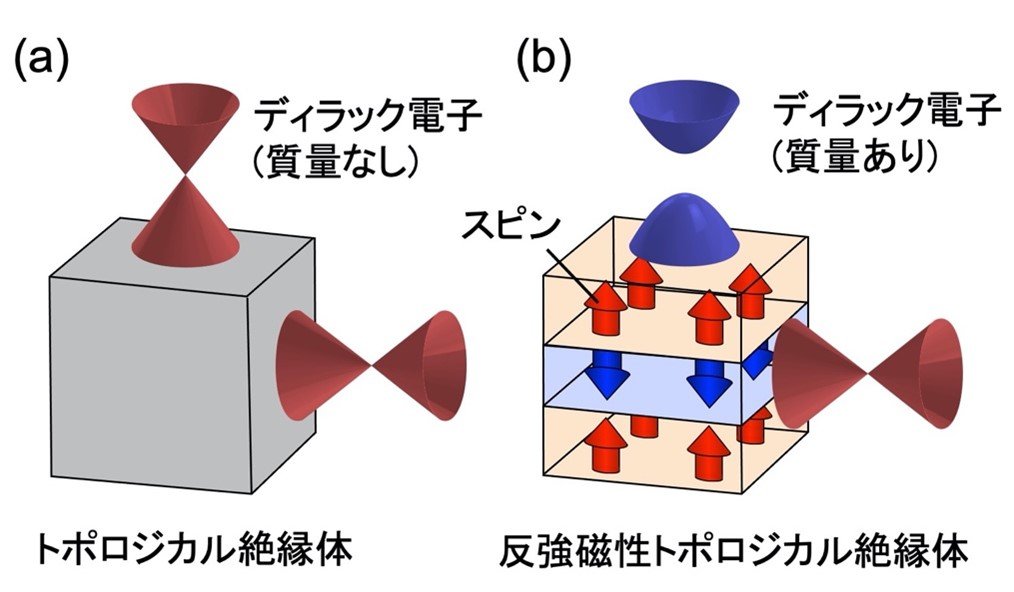

• NdBiにおいて「反強磁性トポロジカル絶縁体^(注7)」と呼ばれる新しい量子相が実現していることを示しました。本成果は、省エネルギー素子や量子デバイスの開発につながると期待されます。

【概要】

物質中で通常は見かけ上の質量（有効質量）がゼロのディラック電子は高速で動きやすく、質量を持たせることで省エネルギー素子などへの応用も期待できます。質量の発生にはこれまでの研究では永久磁石に代表される強磁性体が用いられてきましたが、漏れ磁場が生じるため集積化しにくいという課題がありました。一方、スピンが交互に配列した外部に磁場を発生しない反強磁性体でディラック電子を発生できるというアイデアが10年以上前に提案されましたが、微小領域の電子状態観測が難しいため、研究の障害になっていました。

東北大学、大阪大学、ケルン大学（ドイツ）、高エネルギー加速器研究機構（KEK）、量子科学技術研究開発機構、分子科学研究所などの共同研究グループは、10マイクロメートル（μm）に集光した放射光を用いて、これまで困難であった反強磁性体の磁気ドメイン領域内のディラック電子の直接観測に世界で初めて成功しました。

研究グループはNdBi結晶の反強磁性状態において、マイクロ集光角度分解光電子分光^(注8) （マイクロARPES^(注9)）という手法によって磁気ドメイン内の電子を精密に観測しました。その結果、NdBi表面のディラック電子が、スピンの配列方向によって巨大な質量を持つ場合と全く質量を持たない場合があることを明らかにしました。この成果は、反強磁性トポロジカル絶縁体という新しい物質相を実証しただけでなく、巨大な電磁気応答や量子伝導現象を用いた省エネルギー素子や量子デバイスへの応用につながるものです。

本研究成果は2023年11月17日（現地時間）、科学誌Nature Communicationsに掲載されました。

【用語解説】

注1. スピン
電子が持つ、自転に由来した磁石の性質のことで、最小単位の磁石とみなすことができます。自転軸の方向に対して、上向きと下向きの2種類の状態があります。この自転軸は物質中の電磁気相互作用によって、様々な方向を向きます。強磁性体（磁石）ではスピンの向きは一斉に揃いますが、反強磁性体では様々な方向を向いて全体として磁極を打ち消し合います。

注2. 反強磁性体
私たちがよく目にする磁石は、電子の持つスピンという最小の磁石の向きが一斉に揃った「強磁性体」という物質です。一方で、電子の持つ磁石の向きが物質の原子の配列に沿って、交互に並んで互いの磁極を打ち消し合う状態にある物質を「反強磁性体」と呼びます。電子のスピンの配列の仕方は実に様々で、2個の組みで逆向きとなるような単純な場合だけではなく、数個から数十個の電子の一団の中で、少しずつ向きを変えて全体で磁極を打ち消すような場合もあります。そのため磁性体の中では、強磁性体より遥かに多くの物質が反強磁性体であると考えられています。

注3. 磁気ドメイン
強磁性体ではスピンの方向が揃った「向き」が、反強磁性体ではスピンの配列方向を示す「向き」が存在します。強磁性体ではこの向きを物質全体で揃えるよりも、様々な向きを持った微小領域が凝集した状態の方が、全体の磁気エネルギーが安定化します。そのような微小領域を磁気ドメインと呼び、自然な状態では様々な向きのドメインが混在した状態になります。反強磁性体でも同様な事情で、磁場や圧力などの外的な刺激のない自然な状態では、磁気ドメインが発生します。磁気ドメインの大きさは、スピン間の相互作用の異方性に大きく依存し、数nm 〜数100 μm程度まで様々です。本研究では表面のスピン方向をイメージングする偏光顕微鏡の実験から、典型的なNdBiの磁気ドメインのスケールが数10 μm程度であることを確認しています。

注4. 電子状態 （電子構造）
固体中の電子は、決まった運動量（質量と速度の積）とエネルギーを持つことが知られています。固体中における電子の運動量とエネルギーの関係で描き出された構造を、電子エネルギーバンド構造、または単に「バンド構造」と呼びます。バンド構造は物質の結晶構造や構成元素によって様々に変化し、電気伝導や磁性などの物質固有の性質を決定づけます。

注5. 高輝度放射光
円形の加速器内を数GeV（ギガ電子ボルト）の高いエネルギーで周回する電子が、磁場で軌道を曲げられたときに発生する指向性の高い電磁波を「放射光」と呼びます。光といっても、実際には、赤外線から可視光（日常目にする光）、紫外線、X線、γ線に至るまでの、幅広い波長の電磁波が加速器から発生されます。そのため、放射光の用途も広く、材料科学、デバイス開発、環境科学、医学、生物学、考古学、科学鑑定など多くの分野で、物質、材料、化学物質、生物、食物などについて、原子や分子の構造や元素の状態の精密な分析が行われています。「高輝度放射光」とは、試料の中の原子数個分という微小な領域の構造を調べるような先端的な分析を意図して、電磁波のエネルギー密度を上げることで微小なサイズに集光できる放射光のことを指します。

注6. ディラック電子
英国の物理学者ディラック（1933年ノーベル物理学賞）は、相対性原理を正しく取り込んだ「ディラック方程式」という基礎理論を提唱しました。この理論からディラックは反粒子の存在や、光速で運動する粒子の質量はゼロになることを予測しました。ある種の物質の中では、本来は有限の質量を持つ電子がディラック方程式に従って質量ゼロの粒子のように振舞い、これをディラック電子と呼びます。ディラック電子は固体中を非常に動きやすい上に、量子効果を示しやすいという特徴があります。物質の中のディラック電子のバンド構造は、質量を発生するとアインシュタインの静止質量エネルギーに対応する形で、半導体のようなエネルギーギャップを形成します。

注7. トポロジカル絶縁体、反強磁性トポロジカル絶縁体
トポロジカル絶縁体は位相幾何（トポロジー）の概念を物質の電子状態の解析に取り入れることで、これまでの絶縁体とは一線を画す新しい絶縁体物質として2005年に提唱されました。その表面には、不純物の散乱に強いディラック電子状態が形成されます。トポロジカル絶縁体は非磁性の物質ですが、反強磁性体の電子状態も同様なトポロジーを持つことが2010年に理論的に提唱されました。トポロジカル絶縁体はどのような方位の表面でもディラック電子を持ちますが、反強磁性トポロジカル絶縁体ではスピンの配列方向によって結晶に「向き」があるため、表面の方位によってディラック電子の質量が有限になったり消失したりします。

注8. 角度分解光電子分光
物質の表面に紫外線やX線を照射すると、表面から電子が放出されます（外部光電効果）。放出された電子は光電子と呼ばれ、その光電子のエネルギーや運動量を測定することで、物質中の電子状態が分かります。この外部光電効果は1905年に、アインシュタインの光量子仮説によって理論的に説明されました。

注9. マイクロARPES
試料に照射する紫外光やX線を、K-Bミラー（2枚の楕円ミラーで光を横方向と縦方向に分けて2次元集光する光学系）などによって1点に集光することで、マイクロメートルスケールの空間分解能で試料の微小領域をピンポイントでARPES測定する手法です。
